首先你的三相四线电能表额定电流必须是5(6)A,超过或低于这个电流就会计量不准,因为互感器输出最大电流就是5A,第一个互感器的S1和S2接1和2号端子,电源穿过第一个互感器的相线并接到1号端子。
为电压接线,依次接A、B、C相电。9为电流出线,依次接互感器A、B、C相电互感器的S2。10端子接零线 。
为电流进线,依次接互感器A、B、C相电互感器的S1。9为电流出线,依次接互感器A、B、C相电互感器的S2。8为电压接线,依次接A、B、C相电。10端子接零线 。
端子接电流互感器的S1出线, 8端子从电源线引一根电线出来接 9端子接电流互感器的S2出线 10接零线,若从P2穿过时,S1接电表出线端,S2接进线端,称反接式。
互感器和电度表的接线如下:7为电流进线,依次接互感器A、B、C相电互感器的S1。9为电流出线,依次接互感器A、B、C相电互感器的S2。8为电压接线,依次接A、B、C相电。10端子接零线 。
将—只三相四线5A电能表,拆除1与4与7与8号接线端子连接片。A相电流互感器一次L1接电源A相,L2接A相负载;B相电流互感器一次L1接电源B相,L2按B相负载;c相电流互感器一次L1接电源c相,L2接c相负载。
1、这样接线,电度表是测量某一倍率下,互感器的电流,测量互感器对应使用的电能,再根据电度表显示的数字,乘以倍率,得出实际使用的电能。
2、三相四线电表接线图如下:A黄线,电压线接入2号口,电流线经过第1个电流互感器S1接入1号口输入,S2接入3号口输出。B绿线,电压线接入5号口,电流线经过第2个电流互感器S1接入4号口输入,S2接入6号口输出。
3、为电流进线,依次接互感器A、B、C相电互感器的S1。9为电流出线,依次接互感器A、B、C相电互感器的S2。8为电压接线,依次接A、B、C相电。10端子接零线。
4、三相四线电表接线图/接线方法:翻过接线端子盖,就可以看到三相四线电表接线图。

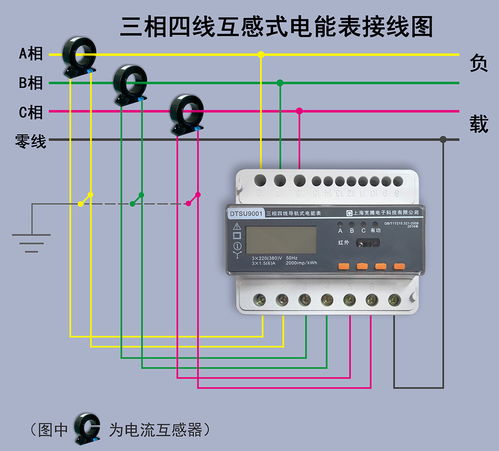

三只互感器安装在断路器负载侧,三相火线从互感器穿过。接线如下图:7为电流进线,依次接互感器A、B、C相电互感器的S1。8为电压接线,依次接A、B、C相电。
三相四线电表接线图如下:A黄线,电压线接入2号口,电流线经过第1个电流互感器S1接入1号口输入,S2接入3号口输出。B绿线,电压线接入5号口,电流线经过第2个电流互感器S1接入4号口输入,S2接入6号口输出。
接线图 直接式的接线比较简单,编号从1到10,只看到底部的7个接线柱,其实还有8三个接线柱,只不过这三个接线柱和147用连接片短接了,所以不需要再接线。
相4线电表接线图如下图所示。正确接线方法:将电表固定在墙上,下方的接线口从左到右进行排序,一共有11个接口,编号1-11。将编号5接口,分别与电源侧三相火线连接。
三相四线电表接线图如下:A黄线,电压线接入2号口,电流线经过第1个电流互感器S1接入1号口输入,S2接入3号口输出。B绿线,电压线接入5号口,电流线经过第2个电流互感器S1接入4号口输入,S2接入6号口输出。
三只互感器安装在断路器负载侧,三相火线从互感器穿过。接线如下图:7为电流进线,依次接互感器A、B、C相电互感器的S1。8为电压接线,依次接A、B、C相电。
接线图 直接式的接线比较简单,编号从1到10,只看到底部的7个接线柱,其实还有8三个接线柱,只不过这三个接线柱和147用连接片短接了,所以不需要再接线。
三相四线插卡电表带互感器接如图:三相电表互感器接线基本要求:电度表的额定电压应与电源电压一致,额定电流应是5A的。要按正相序接线。电流互感器要和LQG型的,精度应不低于0.5级。电流互感器的极性要用对。
