单相电表接线图，智能单相电表接线图

单相电表怎么接线?

1、一 般电能表是从左到右四个接线端依次为4，1和3分别接上输入和输出电能表的火线端，2和4分别接上输入和输出电能表的零线端。单相电能表表盘的指针转向与箭头，箭头应该是一致的转向。

2、你好，单相电表的接线一般有两种；一进一出和两进两出。单相电表从左到右有四个接线端依次为4。

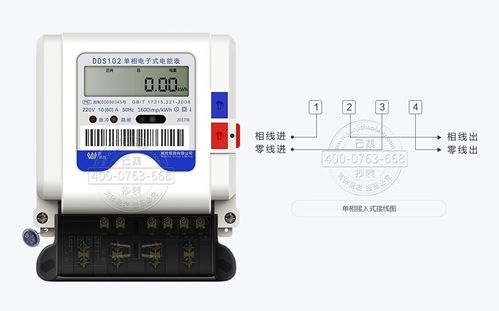

3、顺入式；1进火，2出火，3进零、4出零。跳入式；1进火，2进零，3出火，4出零。一般情况下、在 电表接线处的外壳上、都有接线图的、看一下接线图、连接就可以了。

4、打开盖子查看电路图，将电能表接线处盖子打开，一般盖子背面会有线路图，可根据线路图进行接线。电能表一共4个接线口，其中3为进线，4为出线。

5、单相电表的接法 直接接入法 如果负载的功率在电度表允许的范围内，即流过电度表电流线圈的电流不至于导致线圈烧毁，那么就可以采用直接接入法。

6、单相电表怎么接线 直接接入法：如果是负载的功率是在电度表所能承受的范围内，即使流过电度表电流线圈的电流不至于导致线圈烧毁，那么就采用直接接入法。单相电度表共有四个接线端子，从左至右按4编号。

单相电子式电能表怎么接线?

1、DDS单相电子式电能表接线图可分为一进一出（单进单出）和二进二出（双进双出）两种接线方式。

2、工具：DDS493型单相电子式电能表，螺丝刀，2根火线，2根零线。打开盖子查看电路图，将电能表接线处盖子打开，一般盖子背面会有线路图，可根据线路图进行接线。电能表一共4个接线口，其中3为进线，4为出线。

3、/3外线，2/4接内线。额定电压：220v 50hz。额定电流：5(20)a、10(40)a。基本误差：±0%。适用电压：160~264v（50hz）。环境温度：-20℃~+45℃。脉冲常数：1600imp/kwh、3200imp/kwh。

4、单相电表的正确接法打开盖子查看电路图将电能表接线处盖子打开，一般盖子背面会有线路图，可根据线路图进行接线。电能表一共4个接线口，其中3为进线，4为出线。

5、单相电表接法如下：材料准备：DDS493型单相电子式电能表、螺丝刀、2根火线、2根零线等等。打开盖子查看电路图 将电能表接线处盖子打开，一般盖子背面会有线路图，可根据线路图进行接线。

家庭用电能表怎样接线

家庭用电能表都是单相电能表，单相电表从左到右有四个接线端依次为4。

直接接入法。倘若电表所负荷的功率在它的允许范围值之内的话，那就可以采用直接接入法来接电表。

接线一般有两种一般是3接进线，4接出线；另一种是按2接进线，4接出线。无论何种接法，相线（火线）必须接入电表的电流线圈的端子。
