星三角电机接线图片，电机星三角接法口诀

55千瓦电机星三角启动接线图?

1、KM2主触头闭合将电动机三相绕组连接成△，使电动机在△接法下运行。完成了Y－△接压启动的任务。

2、如图所示：启动时用控制回路巧妙地将电机主回路6根线这样接。

3、星三角启动是一种常用的电动机启动方式，适用于低功率三相电动机的启动。其接线图如下： 首先，将电动机的三个相线LLL3连接到焊接的接线柱上。

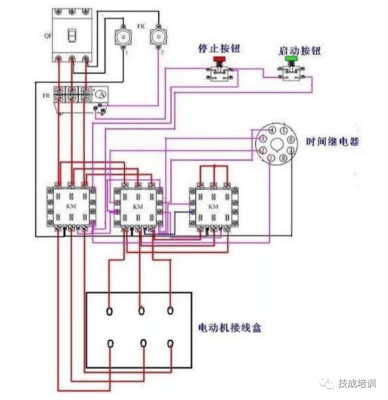

4、电机的星三角降压启动实物接线图如下：基本原理就是： 启动时先用Y型接法电路，使得电机加载电压为220V，这样减少系统负荷防止过载； 电机启动后，改成三角型接法电路，使得电压为380V，进行正常运转。

5、星三角启动电路图：星三角降压启动，通过改变电机绕组的接法，达到降压启动的目的。启动时，由主接触器将电源给电机绕组的三个首端，由星点接触器将电机绕组的三个尾端闭合。

6、当电机转速接近额定转速时，将定子绕组从星形切换到三角形，即断开UVW2的连接，恢复电机三角形接法。此时电机在全压下运行，启动过程结束。

星三角启动电动机6根线接交流接触器怎么接?

星三角启动电动机6根线接交流接触器接法详见下图：图中：QC--启动用主接触器。YC--星形 启动用接触器。SC--角星形 运行用接触器。电机图形上的数字，表示电机的6个接线端子。按顺时针方向由1--6排列。

星三角六根线接线上连下接火。电机接线盒内星形接法：将三相电动机的三相绕组的首端WUV1相接，末端UVW2分别接火线。口诀是上连下接火。就是把接线盒上面一排连起来，下面三根分别接火线。

启动时，kM1，KM3闭合电机是星形接线。三角形运转，kM3断开，kM2闭合。图中KT是启动时间定时器，利用它整定启动时间。

星三角降压启动定子只有6根线接线：把u2，vw2接入封星接触器，u1 ，v w1接入主接触器。这样当主接触器和角形接触器闭合时，UW2闭合，VU2闭合，WV2u闭合。

一般交流电机都是六根线，具体的接线 你可以搜索下电机到星形接法和三角形接法，如果遇到六根线都需要接到话，一般都是用到了电机到星-三转换软启动。

电动机星三角接法,z怎么接,和线路图

将三个绕组的末端连接在一起，成为中性点，剩下的首端和三相的供电电路分别连接，这时候每一个绕组的电压是220伏。这样的接法，像一颗三道光射的“星”，称为“星形连接”。

三相电机接线方法 星形接法：是把三相绕组的3个末端连接在一起作为公共端，由3个首端引出3条火线的连接方式。

当负载对电动机启动力矩无严格要求又要限制电动机启动电流、电机满足380V/Δ接线条件、电机正常运行时定子绕组接成三角形时才能采用星三角启动方法。

星三角启动电路图：星三角降压启动，通过改变电机绕组的接法，达到降压启动的目的。启动时，由主接触器将电源给电机绕组的三个首端，由星点接触器将电机绕组的三个尾端闭合。

星三角接线图如下所示：三角和星型两种接法区别 三角接法：有助于提高电机功率，缺点，启动电流大，绕组承受电压（380V）大，增大了绝缘等级。星型接法：有助于降低绕组承受电压（220V），降低绝缘等级，降低了启动电流。
