三相电空气开关接线图，三相空气开关原理图

380v三相接触器接线图

1、三相工作方式的接线，被控制的电器三相供电，需要外接三相交流接触器。控制接触器的线圈电压AC220V，50Hz。控制接触器的线圈电压AC380V，50Hz。

2、需要准备一个4P空气开关（也就是有4个接线端子的开关）。把空气开关和220V定时开关接上，也就是空气开关右侧的两根线接在220V定时开关左边的接线端子上。

3、三相电机接触器的接线方法主要有两种：直接接法和星形三角形接法。直接接法适合小功率的三相电机，将三相电源直接接到接触器的三个触点上。

4、v交流接触器接线图，如下：380v的交流接触器接线具体方法如下：交流接触器1L3 L5L3是接触器电源侧，接三相电源。2T4T6T3是负载侧接负载。

5、下图时交流接触器接线图，可以与上图对照一下。线路分析如下：正向启动：合上空气开关QF接通三相电源。

6、v交流接触器接线图如下图。交流接触器的工作原理是利用电磁力与弹簧弹力相配合，实现触头的接通和分断的。继电器是当输入量（激励量）的变化达到规定要求时，在电气输出电路中使被控量发生预定的阶跃变化的一种电器。

空气开关四个接线端,怎么接线?

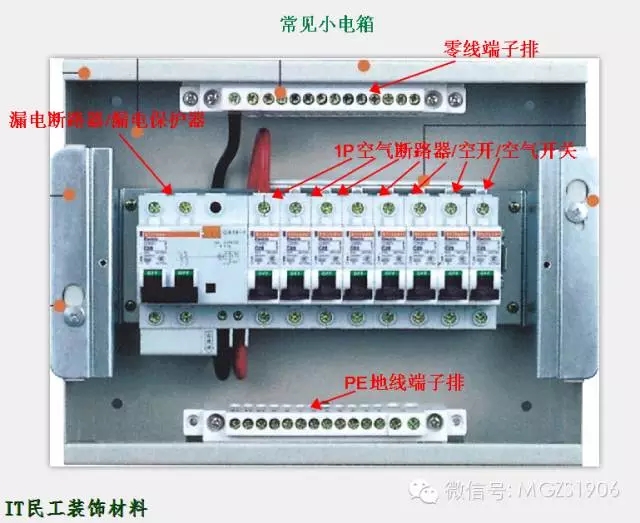

1、首先如果是室内接线的话，下方字母标有N的就接零线，零线都是需要从这里开始接的，标有A1字母的是照明线，标有A2的是接插座的分路线，标有A3是接空调的分线。

2、三相四线空考接线方式如图：图中LLL3即上线三相火线、TTT3即下线三相火线，N为零线。且L1与TL2与TL3与T3分别一一对应即空开上下口的对应三相。

3、三相四线就是三根相线+零线 ABC+N 可以用3P或者4P的空开 3P空开的接法就是控制三根相线，零线汇总接在零排上；4P空开可以控制四根线ABC+N，接的时候零线要接在标有“N”的位置上。

4、第一步，要把需要接入的导线头部的绝缘层剥落掉长5cm，使内部导电材质漏出。第二步，要先确定好空开的上下面的方向，用来区别进线和出线端，通常空开壳体上都有箭头标志，上边是进线，下边是出线。

5、三相空气开关接线办法：将三相开关的三个开关，任选一个与火线连接，其余两个空闲。具体操作如下：切断电路的电源。把电源中的火线与选定好的三相开关的接线端接在一起。

6、三相四线空气开关有如下两种形式：即普通4极开关和带漏电保护的开关。接线：普通4极开关---每个极都有相同的过载脱扣功能，所以理论上零线接哪个极都可以，但通常接在最右侧。但要注意，此类开关在脱扣后会把零线切断。

三相三线空开接线图片

1、三相空气开关接线图看图方法：这样的进火线接L 还是n——电源火线接L、电源零线接N。

2、空气开关除能完成接触和分断电路外，尚能对电路或电气设备发生的短路、严重过载及欠电压等进行保护，同时也可以用于不频繁地启动电动机。

3、三相四线空考接线方式如图：图中zhidaoLLL3即上线三相火线、TTT3即下线三相火线，N为零线。且L1与TL2与TL3与T3分别一一对应即空开上下口的对应三相。插座正面的线序为，左：一相。下：二知相。
