1、如下图所示：形成三个端点380伏热水器，另一端接三根火线，如果全部是380的，那就把三个加热管的一端接起来，六个接线处，三个加热管如果全部是220伏的，三个加热管，那就三个加热管首尾相接。
2、是的，一定要可靠地接好地线，因为接地线是防止触电的安全保护。电热水器接线图（图1）见下：其实做好接地线是很简单的事。细心的人会发现，我们从商店买回的电热水器的电源插头都有三根金属柱，见下图2。
3、接地线---接漏电保护器上的黄绿双色线---对应热水器上的PE端子。接线方式如下图所示：封闭式电热水器在出水口处由一个或多个阀门控制水量，并在自来水压力下工作。
4、如图所示：380v开水器实物接线方法：一般是三相四线，三根火线一根地线 。380V的四根线，有三根是相线，一根是零线，相线之间接错到时没有关系，如果其中的一根相线和零线接错就危险了。
5、热水器电线接法如下图：首先业主应该确定安装位置，然后用笔将其标记出来，再使用冲击钻打孔并安放膨胀螺栓，固定好热水器。
6、空气开关上端接电源，下端接负载。接线上进下出，如果支路有开关，全部并联到总开关的下端。

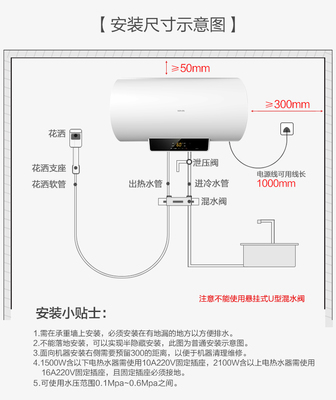

1、电水器安装图解 确定安装位置 确定电热水器安装的位置在哪里，用铅笔标记出来。然后固定好热水器。固定热水器可以采用冲击钻打孔安装膨胀钉固定，也可以用细铁丝将热水器固捆绑在固定物上，只要安装固定牢固稳定即可。
2、[示意图描述]以下是安装零冷水燃气热水器的步骤： 安装位置选择：首先，选择一个适合安装燃气热水器的位置。通常，选择在浴室或厨房的墙壁上安装。确保所选位置距离热水器需要的燃气管道和冷热水管道较近。
3、首先用尺子量好电热水器挂架的尺寸。根据量好的尺寸把挂钩螺丝锁到墙上。把电热水器挂到挂钩上。把防电墙安装到电热水器的热水口和进水口，如图所示。把泄压阀安装到进水口的防电墙上，如图所示。
4、一般情况下，太阳能热水器安装在屋顶，尽量安装在太阳照射多的位置与方向，之后做好标记。太阳能热水器安装步骤中我们会用到一个固定支架，平常这个支架称为太阳能支架。这一步的进行可以保证太阳能热水器的固定于安稳。
5、墙体选择：安装电热水器的墙面应该是厚度在10cm以上的实心墙，这是保证电热水器安装牢固的首要条件。另外对于大容量热水器而言，加装个热水器托架来确保牢固也是一个不错的选择。
6、单管上下水安装示意图 手动控制的安装方法如下图所示。如果采用自动控制，“水阀”可以替换为“电磁阀”。注意电磁阀的进出水方向。双管上下水安装示意图 手动控制的安装方法如下图所示。
1、安装位置：确保墙体能承受两倍于灌满水的热水器重量，固定件安装牢固；确保热水器有检修空间。（2）水管连接：电热水器进水口处（蓝色堵帽）连接一个泄压阀，热水管应从出水口（红色堵帽）连接。
2、如何安装电热水器 首先我们要做得就是准备安装所需要的工具，一般来说，我们需要准备的是电钻、电工笔、电工胶布、尺、锥子、水口钳和扳手 。这些都是必备的工具，在安装之前都是要准备好的。
3、首先准备安装工具。检查电表安数和总开关安数，检查进户电线的线径大小。安装进水开关；用铅笔在墙上先定好位；墙上钻孔；打开电源及热水器开关，测试热水器是否正常工作。
