施工用电配电系统应设置总配电箱、分配电箱、开关箱，并按照“总-分-开”顺序作分级设置，并形成“三级配电”模式。
v配电箱接线图如下图所示：配电箱是数据上的海量参数，一般是构成低压林按电气接线，要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电箱。
这个配电箱接线不规范，箱内的零线，没有接到零线排上。地线排也没有利用。
p空气开关接线图详解：1P空气开关又称单极空气开关，它只有一个进口和一个出口，所以只要接火线。两相空气开关又称2P空气开关，它的接线如下图所示，如果空气开关没有标记L与N，那就按照左零右火的习惯接线就好。
家用配电箱接线示意图如下：首先，电源线（即来自电表的主电源线）应该连接到配电箱上的主开关上。主开关是家庭电力系统的关键部分，它可以控制整个电路的开关状态。如果需要关闭家庭电力系统的电路，只需关闭主开关即可。
单只电能表配电箱线路。单只电能表配电箱线路如图1-1-1所示。电能表线圈1端接进线的电源火线，2端经控制开关（15A闸刀或空气开关）接用户负载的火线，3端接进线的零线，4端经控制开关接用户负载的零线。
1、在面板上有操作主开关和分路开关的开启孔，若不需要安装全数分路开关时，可以使用封口板将开启孔部分封闭。进出线敲落孔置于箱壳上、下两面。背面还有长园形敲落孔，可以根据用户需要任意敲孔后使用。
2、配电箱接线是电气工程中的重要环节，正确的接线方法不仅能保证电气设备的正常运行，还能让接线更美观。本文将为大家介绍配电箱接线的技巧和步骤，帮助大家更好地掌握这一技能。
3、可以并联相接。配电箱接线的方式：明装配电箱，配电箱安装在墙上时，应采用开脚螺栓（胀管螺栓）固定，螺栓长度一般为埋入深度（75～150mm）、箱底板厚度、螺帽和垫圈的厚度之和，再加上5mm左右的“出头余量”。
4、一般的动力配电箱进线是采用五线制，即A、B、C三路相线（一般颜色为黄绿红），一路零线（颜色浅蓝），一路地线（颜色黄色带绿条纹）。出线根据需要，220V负载一般是取一路相线、一路零线、一路地线。
5、三相五线制配电箱标准接法 三相五线制包括三相电的三个相线（A、B、C线）、中性线（N线）；以及地线（PE线）。中性线（N线）就是零线。
6、进线端火线的标识是L，零线的标识是N。03 家用的配电箱由一个总开关和若干个分线开关组成。总开关多带有漏电保护功能，接线时火线多用红色线走线，零线为蓝色、黑色或者黄色。
上图是三个电流互感器的接线图；下图是两个电流互感器的接线图。根据：Ia+Ib+Ic=0 所以：Ia+Ic=-Ib 故：绿色电流表指示B相电流。
国产配电柜的技术参数虽然比进口配电柜的低，但在国内大多数供配电系统中已经能够满足用户需要。上图是小编给大家分享两个常见的配电柜接线图。
一级配电箱是控制施工现场全部供电的集中点，应设置在靠近电源地区。电源由施工现场用电变压器低压侧引出的电缆线接入，并装设电流互感器、有功电度表、无功电度表、电流表、电压表及总开关、分开关。
是这个图，接线方法如下：三只互感器安装在断路器负载侧，三相火线从互感器穿过。互感器和电度表的接线如下：7为电流进线，依次接互感器A、B、C相电互感器的S1。
要用黑色线。黄、绿、红分别是三条火线，开关有漏电保护功能（不带过电流保护），额定电流63A，当人身触电或电网泄漏电流超过规定值时，断路器迅速切断电源，保护人身及用电设备的安全。图片下端输出线的接法是单相 220V。
配电柜中电流互感器接线：电流互感器原理是依据电磁感应原理的。电流互感器是由闭合的铁心和绕组组成。
1、P空气开关又称单极空气开关，它只有一个进口和一个出口，所以只要接火线。两相空气开关又称2P空气开关，它的接线如下图所示，如果空气开关没有标记L与N，那就按照左零右火的习惯接线就好。
2、家庭配电箱分金属外壳和塑料外壳两种，有明装式和暗装式两类，其箱体必须完好无缺。家庭配电箱的箱体内接线汇流排应分别设立零线、保护接地线、相线，且要完好无损，具良好绝缘。
3、家用配电箱接线示意图如下：首先，电源线（即来自电表的主电源线）应该连接到配电箱上的主开关上。主开关是家庭电力系统的关键部分，它可以控制整个电路的开关状态。如果需要关闭家庭电力系统的电路，只需关闭主开关即可。
4、家用配电箱这个怎么接？我是要接3个回路的，厨房插座分开，插座，灯线。
1、v配电箱接线图如下图所示：配电箱是数据上的海量参数，一般是构成低压林按电气接线，要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电箱。

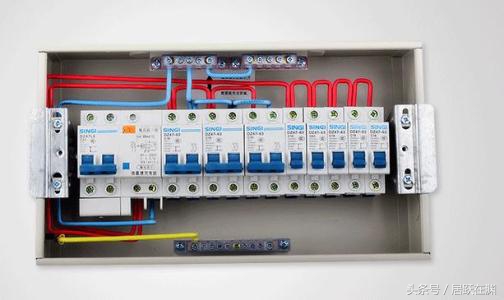

2、这个配电箱，很完美，由其输出接电柱9路，中间有小型三相用电输出开关，右边有大型用电设备输出开关，下面有公共多路零线接线柱，还有地线多用公共接线柱。
3、照明配电根据负荷大小，可以采用一路相线+一路零线+一路接地线；或者如上的动力配电220V。
4、想要接220伏，我们只需要从配电箱中接一根零线，然后与三相中的任意一个线相连接，就能够得到220伏的电压。
图中所示均为常用家用配电箱接线结构，如有不同，还需要咨询专业维修人士。配电柜（配电箱）类别：进口配电柜是在国外研制开发的，一般都是针对全球供配电市场销售。
这个配电箱接线不规范，箱内的零线，没有接到零线排上。地线排也没有利用。
家用配电箱接线示意图如下：首先，电源线（即来自电表的主电源线）应该连接到配电箱上的主开关上。主开关是家庭电力系统的关键部分，它可以控制整个电路的开关状态。如果需要关闭家庭电力系统的电路，只需关闭主开关即可。
v配电箱接线图如下图所示：配电箱是数据上的海量参数，一般是构成低压林按电气接线，要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电箱。
这个配电箱，很完美，由其输出接电柱9路，中间有小型三相用电输出开关，右边有大型用电设备输出开关，下面有公共多路零线接线柱，还有地线多用公共接线柱。
单只电能表配电箱线路。单只电能表配电箱线路如图1-1-1所示。电能表线圈1端接进线的电源火线，2端经控制开关（15A闸刀或空气开关）接用户负载的火线，3端接进线的零线，4端经控制开关接用户负载的零线。
