首先，将三根相位线分别连接到电箱的三个相位端子上。这些端子通常标有LL2和L3的标记，根据电路图来确定每个线应连接到哪个端子上。然后，将中性线连接到电箱的中性端子上。这个端子通常标有N的标记。
开关上端接：A、B、C、N（至电源），开关下端接：A、B、C、N（至负载），带漏电的4P空开。三相漏保接4根（3火1零），三相空开接3根火线。单相漏保2根（1火1零），单相空开接1根火线。
三相三线制是星形接法中性点不接地和角型接法的，一般高压供电采用三相三线制。三相四线制是星形接法中性点接地的，低压系统多采用三相四线制与三相五线制。
第二步：4根线接入4P开关里，有N标志的接零线。其余的3孔接三根火线，这样三相四线的进线就接入配电箱了。这个开关就是电源和负载的连接桥梁。也是三相四线漏保开关。
1、常用的三相四线中本来就没有接地线，如果需要再加地线，可采取三相五线制的办法。
2、变压器低压侧引出四根线，即我们说的三相四线，LLL3和N；在低压配电盘又在N线上分出一根地线PE，这样N线就变成了工作零线，PE成了保护地线，使接地更安全、可靠；这种系统称为TN-S供电系统，如图。
3、三相四线制380V用电设备保护接地方法：三相四线制380V 用电设备的接地保护，是把设备外壳接入大地或把设备外壳接到接地线上。设备外壳不能接入大地或没有接地线的电机，只能安装漏电保护器，不能用零线作接地保护。
4、如是自变，则宜用保护接零保护，但不管是四线[TN-C-S系统、PEN线（工作零线和保护零线共用一条）]或是五线[TN-S系统、PE线（工作零线和保护零线各用一条）]，零线（PE线或PEN线）都要重复接地。

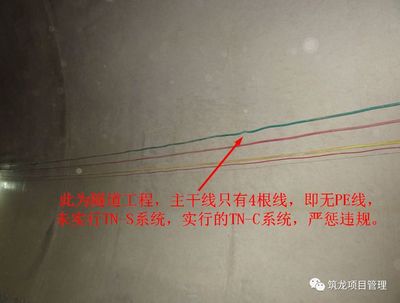

5、在三相四线制里由于没有PE线（接地保护线），线路终端的用电设备外壳需要接地时需要自己装设接地线，也可以连接至三相四线制里的中性线（零线）（不推荐）。
三相四线的接线如图所示：农村里都是三相四线，没有三相五线；三相四线即：3根火线1根零线，没有地线。此处的零线就是变压器的中性线。
单只电能表配电箱线路。单只电能表配电箱线路如图1-1-1所示。电能表线圈1端接进线的电源火线，2端经控制开关（15A闸刀或空气开关）接用户负载的火线，3端接进线的零线，4端经控制开关接用户负载的零线。
首先，将三根相位线分别连接到电箱的三个相位端子上。这些端子通常标有LL2和L3的标记，根据电路图来确定每个线应连接到哪个端子上。然后，将中性线连接到电箱的中性端子上。这个端子通常标有N的标记。
在IEC标准中，低压配电有多种方式，我国常用的有以下四种方式：单相二线制，二相三线制，三相三线制和三相四线制。
左起第四个是三相四线开关，但没有用。左起第二个是单相组合开关。左起第五个（最后1个）是单相开关。
